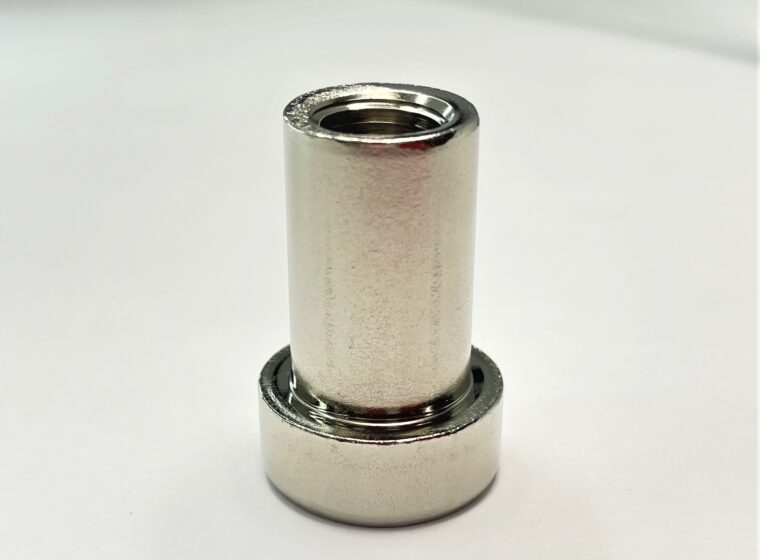

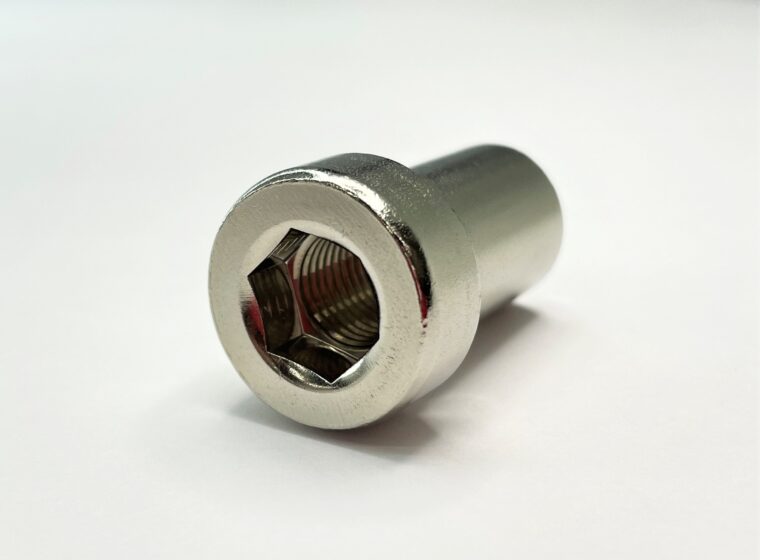

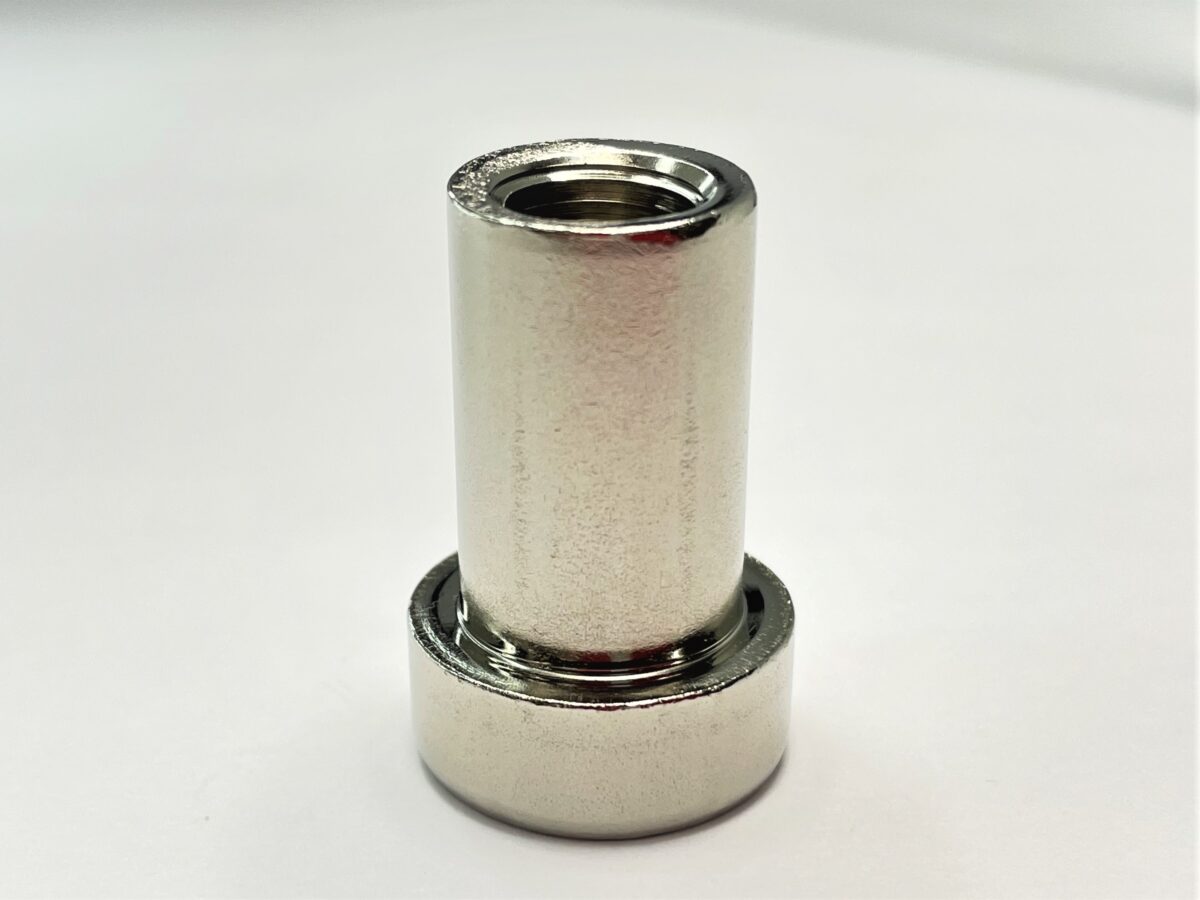

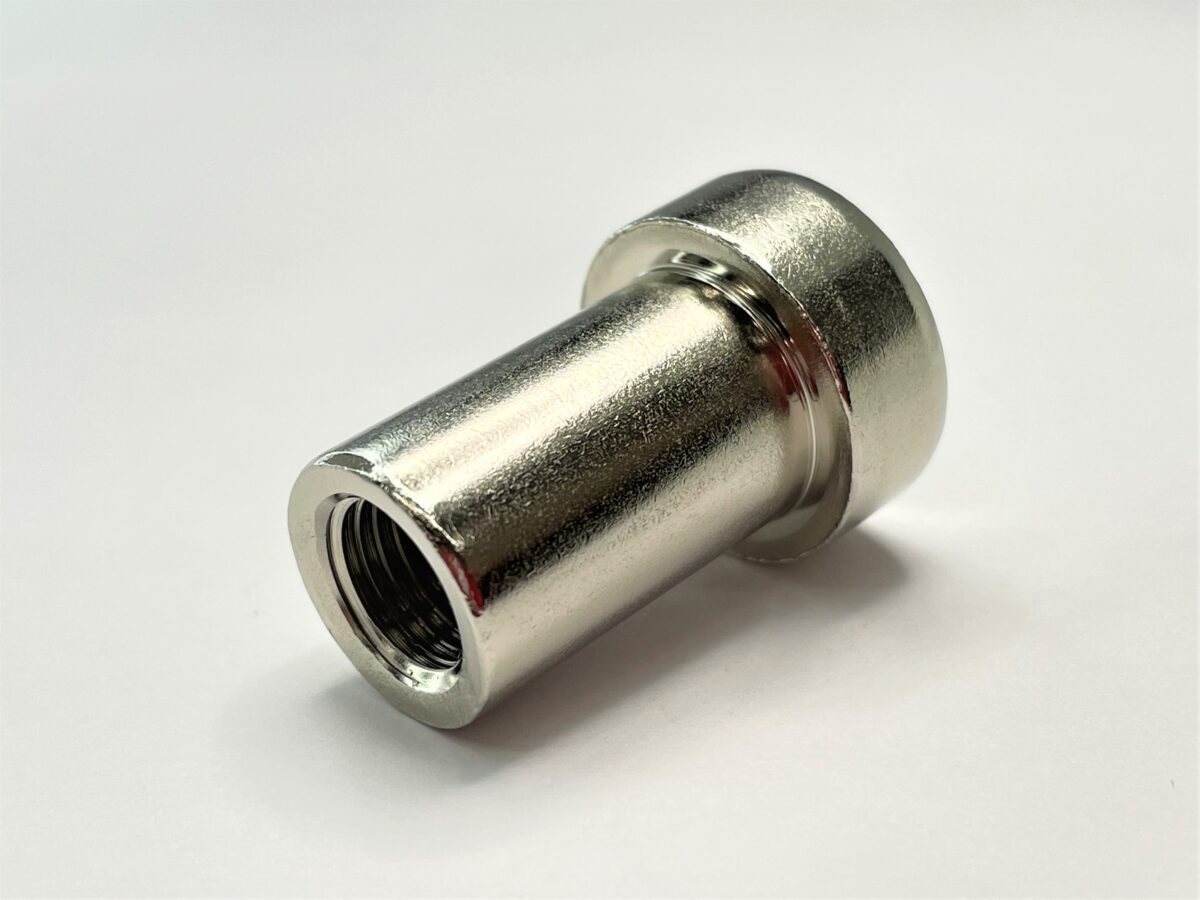

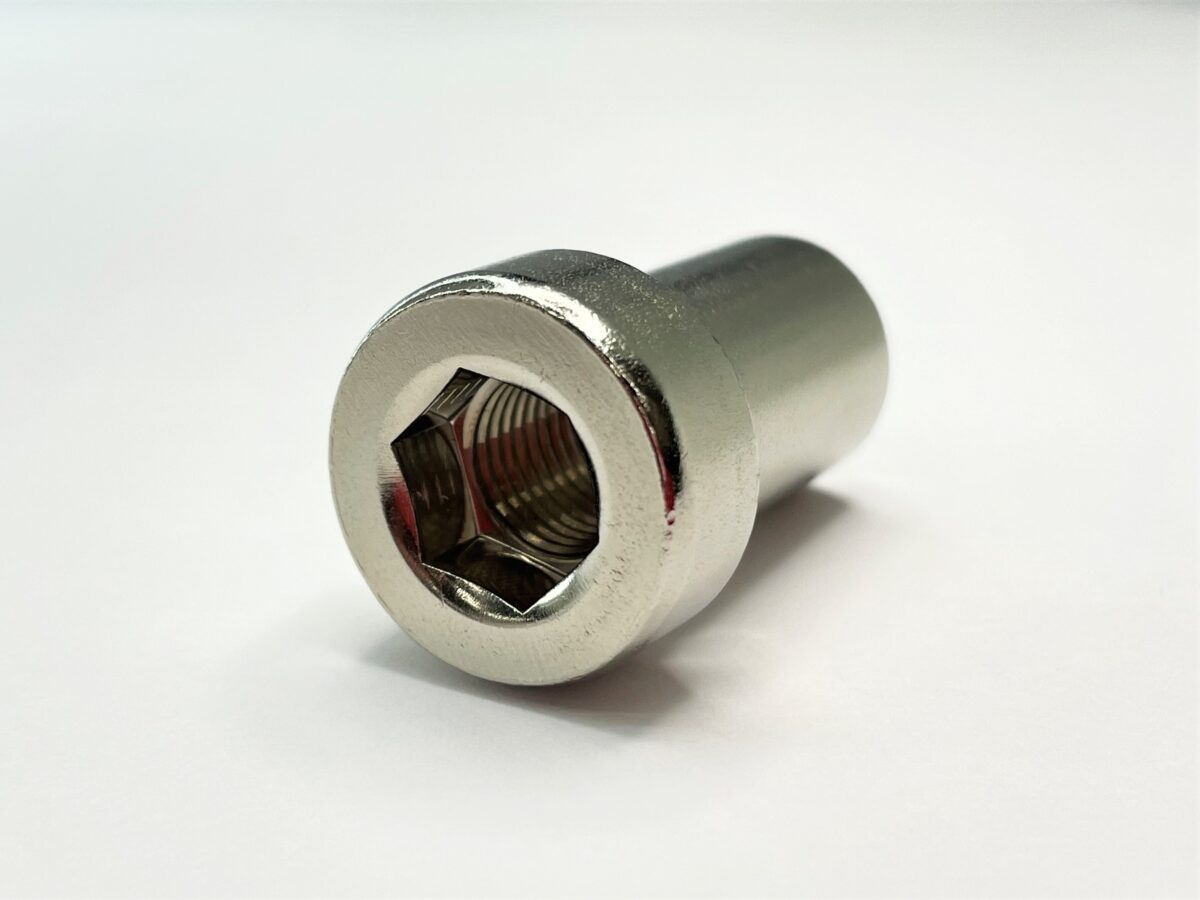

貫通穴付き特殊ナット【NP121使用】

名称 貫通穴付き特殊ナット【NP121使用】
製品分類 特殊ナット・スペーサー・カラー／貫通穴製品
頭部形状 六角
材質 低炭素鋼
加工方法 圧造→タップ→表面処理
表面処理 鋼下ニッケル
ネジ形状 ナット
サイズ 29ｍｍ
業界 その他業界
ロット 30,000

本製品は、空圧制御機器の主要部品であるシリンダーに使用されています。
この製品の加工における最大のポイントは、ブランクを生産する工程で、頭部の六角成形をしながら貫通穴あけという異なる加工を同時に行う点にあります。
当社は、この複雑な加工を、主力設備である２ダイ３ブローを用いて実現しました。
この２ダイ３ブローによって、穴の貫通工程までを一度の成形で完了させました。
その結果、お客様の初期金型費用を抑えることにも成功した製品です。

２ダイ３ブローNP121ーこの製品の加工に使用した設備についてはこちら

２ダイ３ブローに関する技術コラムはこちら
