荷重受けピン（蝶番）

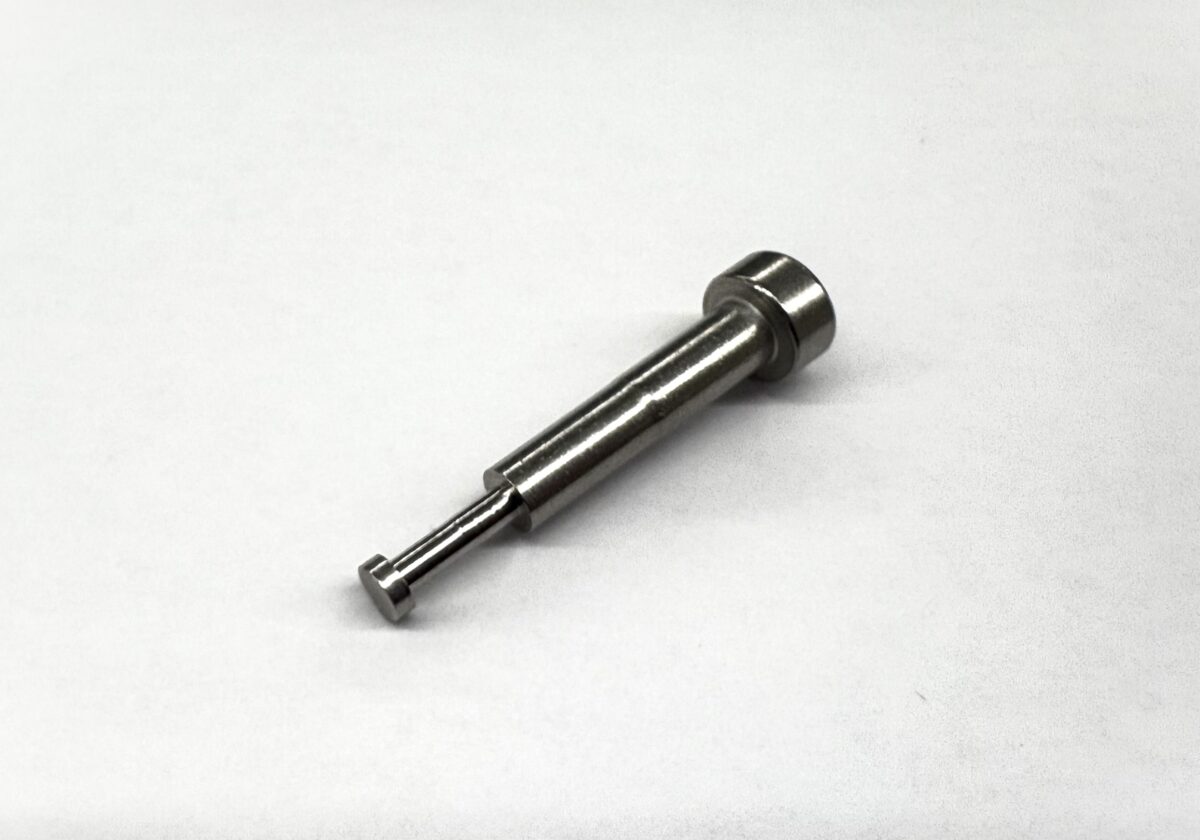

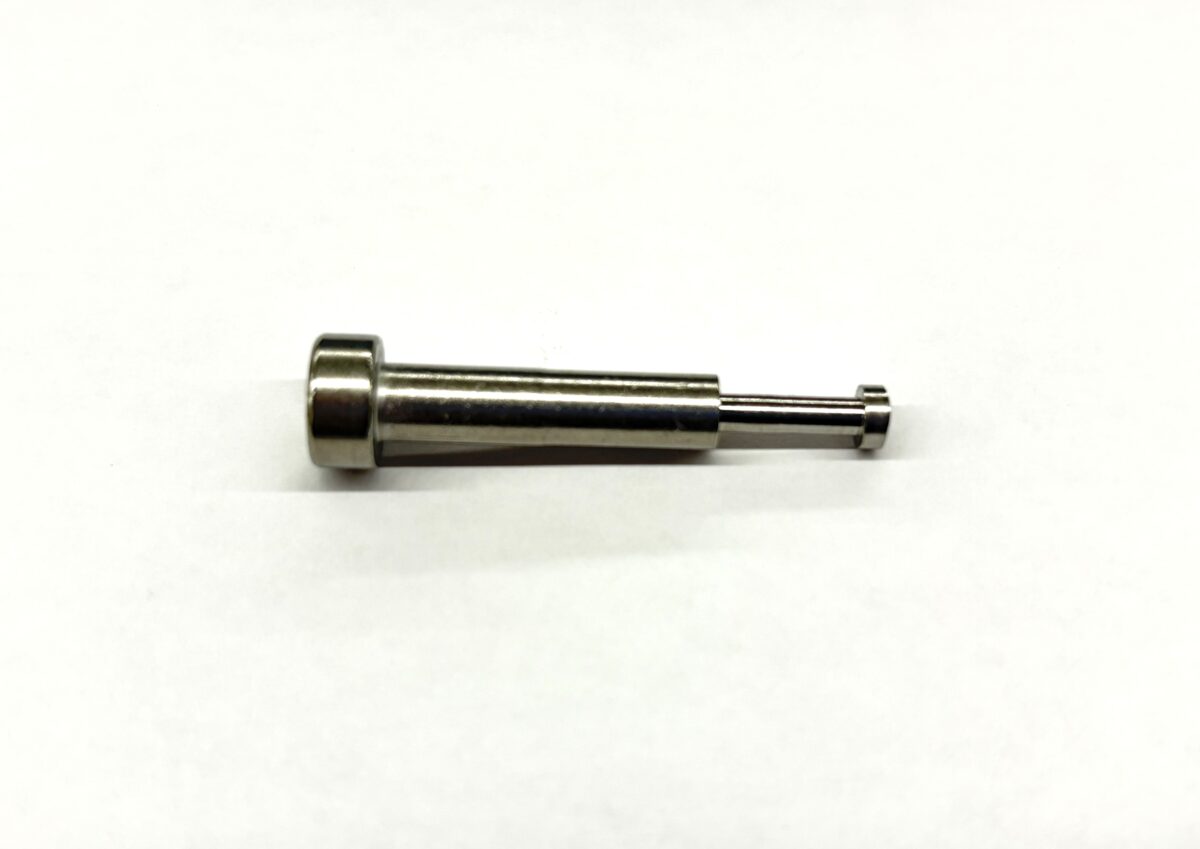

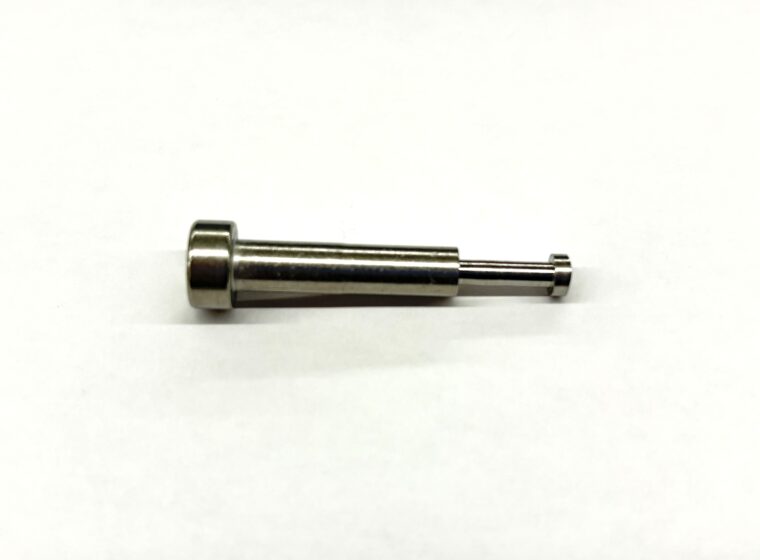

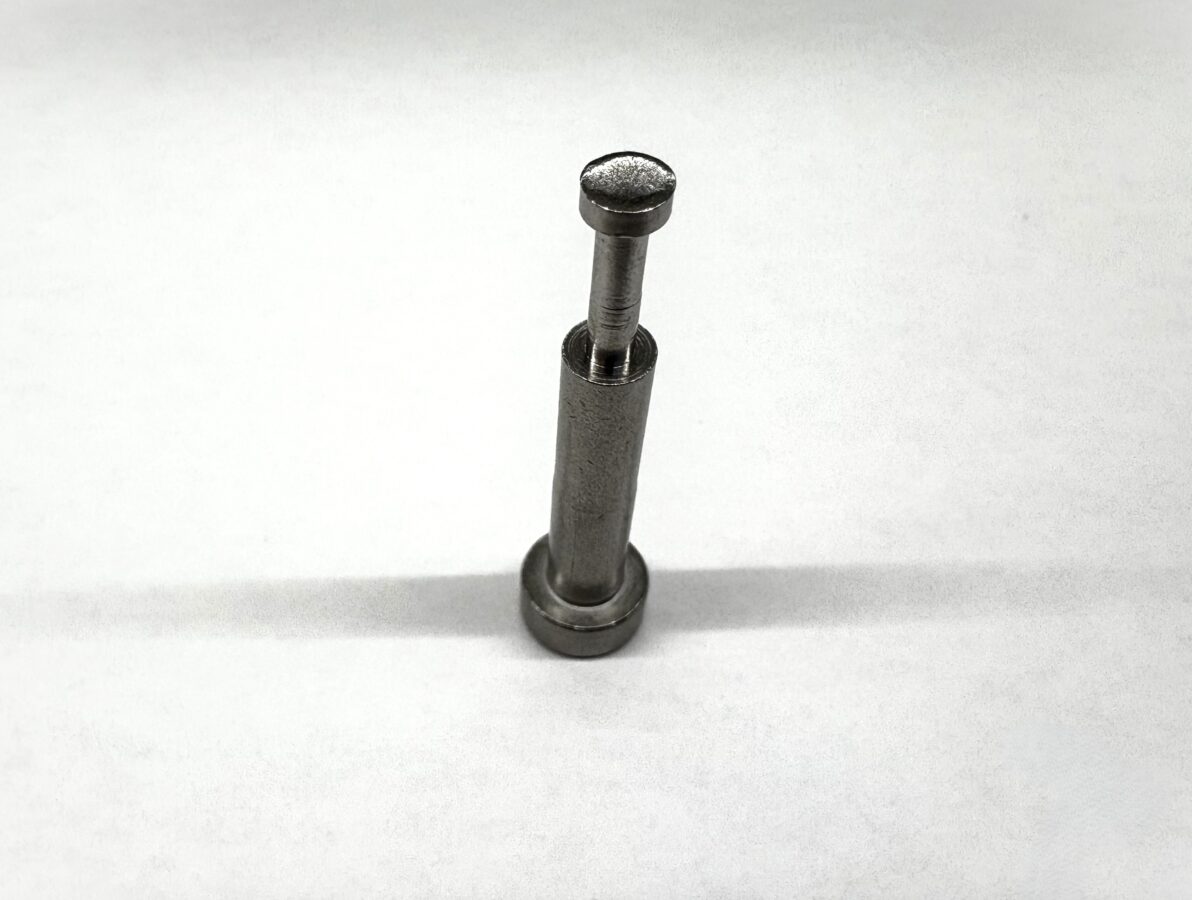

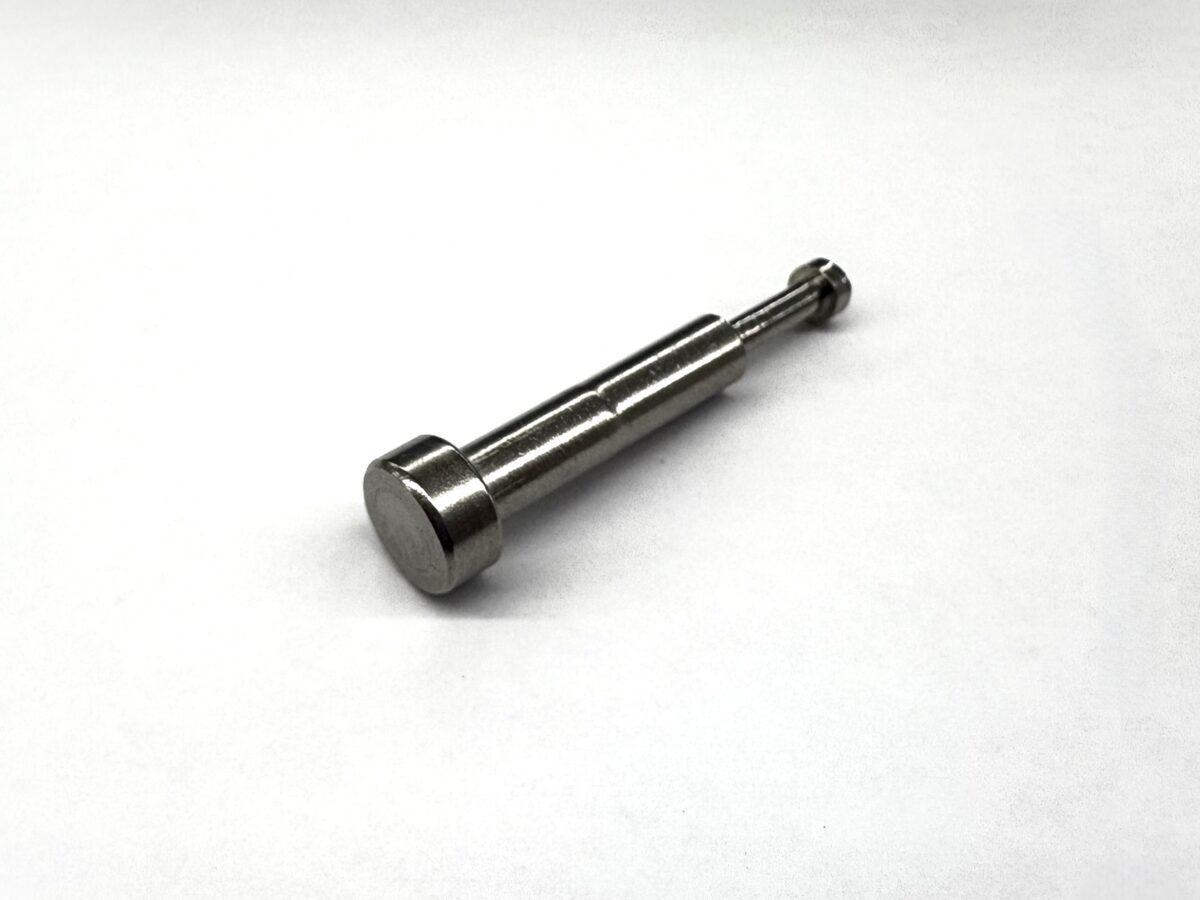

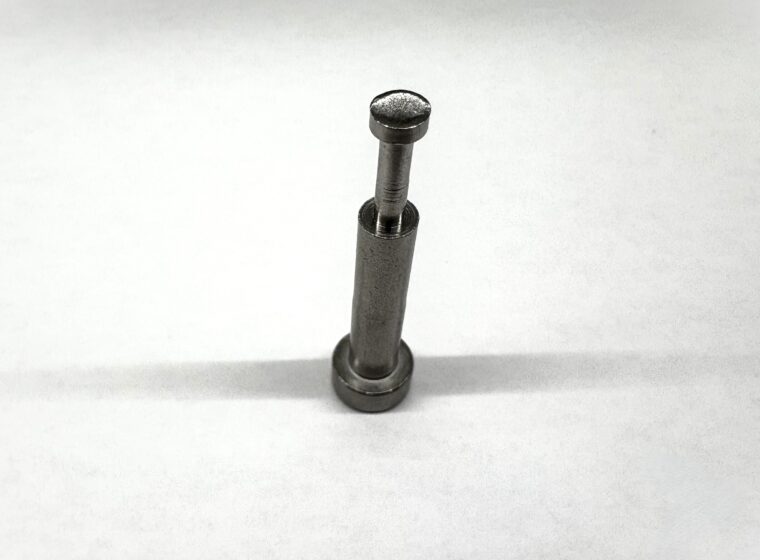

こちらの製品は、住宅設備機器の蝶番（ヒンジ）の中心部分に使用される、ステンレス製の荷重受けピンです。サイズは全長44mm、ロットは50,000個で、圧造成形後に二次加工として切削を行い、仕上げにパシペート処理を施しています。

本製品は蝶番の可動を支える中心軸として機能するため、スムーズな動作と高い耐久性が求められます。製造上の大きな課題となったのは、全長に対して軸が細い形状でありながら、切削による削り代が大きいという点でした。このように細くて長いワークに刃物を当てて削る際、切削抵抗によって製品が逃げてしまうため、振れが発生しやすく、寸法の安定化が非常に難しい製品でした。

そこで当社では、切削加工時におけるワークの保持方法や刃物の当て方を工夫し、振れを抑制しました。また、加工後の軸径に対しても非常に厳しい公差が要求されましたが、徹底した工程管理を行うことで、月産50,000個という量産ベースでも安定した品質を維持しています。

当社は、単純な圧造部品だけでなく、本製品のように圧造と切削を組み合わせた複合加工品の製造を得意としております。長尺のピンやシャフトにおいて、厳しい寸法精度が求められる製品がございましたら、特殊ネジ カスタム部品製造.comまでご相談ください。
