小径ピンとは？加工方法や材質ごとの特徴まで徹底解説！

小径ピンとは？

一般的に小径ピンとは、外径が数ミリのものを指します。さらに精密な領域ではφ0.1mmといった、目視では捉えきれないほど微細なピンも存在し、それらは微細ピンやマイクロピンなどとも呼ばれています。

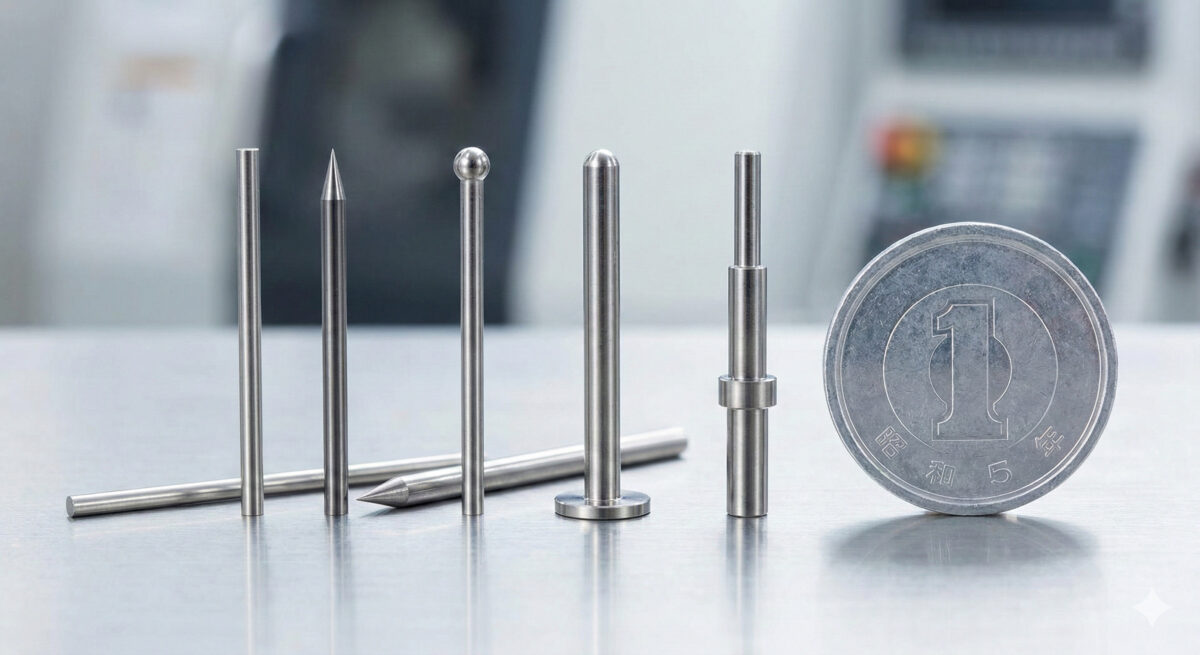

主な形状と役割

用途に合わせて、以下のような様々な形状へと加工されます。

• ストレート形状： 基板の基準ピン、位置決め用の芯ピン、各種コネクタのコンタクトピン。

• 先端加工形状： 導通検査用に鋭利に尖らせた「ニードル形状」や、相手材を傷つけない「球状（R加工）」、「円錐・テーパー形状」など。

• 特殊形状： 抜け防止や段差を設けた「ツバ付き（フランジ付き）」、Oリングやパッキンを固定するための「溝入れ加工」など。

代表的な使用用途と業界

小径ピンは、単に「小さい部品」というだけでなく、製品の小型化・高性能化を実現するためのキーパーツとして、様々な最先端分野で不可欠な存在となっています。

①半導体・電子部品業界

スマートフォンの高機能化やウェアラブルデバイスの普及に伴い、電子部品の実装密度は極限まで高まっています。基板の検査を行う「プローブカード」やICソケットに使用されるコンタクトプローブ（検査用ピン）には、狭ピッチ化に対応するため、φ0.3mmを下回るような極細かつ高精度なピンが大量に求められます。微細なバリ一つが検査不良に直結するため、厳しい品質基準が設けられています。

②医療機器業界

患者への負担を軽減する「低侵襲治療」の進展により、カテーテルや内視鏡の細径化が進んでいます。これらの先端操作部や、薬剤を注入する微細なニードル、カテーテルの剛性を確保するための芯材（マンドレル）として、小径ピンが使用されます。人体に触れるため、高い安全性（生体適合性）と、血管などを傷つけない滑らかな表面仕上げが不可欠です。

③精密金型業界

コネクタや小型レンズなどの精密プラスチック成形において、微細な穴や複雑な内部流路を形成するためにコアピン（入れ子ピン）が使用されます。成形時の高い圧力と熱に耐え、かつ数万ショットの成形に耐える耐摩耗性が求められるため、超硬などの高硬度材を用いた小径ピンが多用されます。

④通信業界

大容量通信を支える光ファイバーコネクタにおいて、ファイバー自体を保護し、中心を正確に位置決めするためのフェルール用ピンとして活用されます。ミクロン単位の軸ズレが通信損失に繋がるため、真円度や円筒度において究極の精度が要求される分野です。

小径ピンの製作方法：切削加工と研削加工の使い分け

小径ピンの製作には、主に「切削加工」と「研削加工」の2つの手法があります。これらはどちらかが優れているというわけではなく、製作したいピンの「太さ（径）」や「形状」、「要求精度」によって最適な方法が選択されます。

1. 数mm～のピン製作に適した「切削加工」

一般的にφ1mm〜数mm程度のピン製作では、旋盤を用いた「切削加工」が主流です。回転する材料に刃物（バイト）を当てて削り出すこの手法には、以下のメリットがあります。

• 形状の自由度： 段付き加工、テーパー、ネジ切り、溝入れなど、複雑な形状を一括で加工するのに向いています。

• 生産スピード： 除去体積が大きい場合、研削に比べて短時間で形を作ることが可能です。

しかし、径が細くなる（特にφ0.5mm以下）につれ、刃物が材料を押し付ける力（切削抵抗）によって材料が「たわむ」現象が顕著になります。これにより、寸法精度の維持や折損防止が難しくなるという側面があります。

2. φ0.5mm以下の極細ピンに威力を発揮する「研削加工」

φ0.5mmを下回るような極細ピンや、μm単位の超高精度が求められる場合には「研削加工」が選択されます。

• 低負荷な加工： 高速回転する砥石で表面を微細に削り取るため、切削に比べて材料への負荷が圧倒的に小さく、細長いピンでも曲がりや折れを抑えられます。

• 高精度・高面粗度： 切削よりも優れた寸法精度（±0.001mm単位など）と、鏡面に近い滑らかな仕上げ面が得られます。

特に「センタレス研削」という手法では、材料をチャックで固定せず支持台と砥石で支えるため、たわみの影響を最小限に抑えた量産が可能です。

使用される材質と製品種類

小径ピンの設計において、寸法と同じくらい重要なのが材質選定です。細くなればなるほど強度が低下するため、用途に応じた適切な材料を選ばなければ、「組み付け時に曲がる」「使用中に折れる」といったトラブルに直結します。

超硬合金

特徴： ダイヤモンドに次ぐほどの硬さを持ち、耐摩耗性は抜群です。最大の特徴は「ヤング率（縦弾性係数）」が鋼材の約2～3倍と非常に高い点です。これは「同じ力を加えても変形しにくい（剛性が高い）」ことを意味し、細くてもたわみにくいため、高精度な位置決めピンや検査用プローブに最適です。

注意点： 非常に硬い反面、脆さ（もろさ）も併せ持つため、衝撃には弱い性質があります。

タングステン

特徴： 金属の中で最も融点が高く、耐熱性に優れます。超硬と同様に高硬度・高剛性であり、特にφ0.5mm以下のような、超硬でも加工が難しい極微細領域での微細線加工に適しています。

用途： 半導体の微細化に伴う超極細プローブピンや、放電加工機の電極線など。

ステンレス鋼（SUS304 / SUS316L 等）

特徴： 優れた耐食性（錆びにくさ）が最大の特徴です。汎用的なSUS304のほか、医療分野では、より耐食性を高め、金属アレルギーのリスクを低減したSUS316Lなどが好んで使用されます。加工性は超硬などに比べて良好で、コストパフォーマンスにも優れます。

注意点： 超硬に比べると剛性が低いため、細く長い形状では曲がりやすくなります。熱処理による硬化ができない鋼種（オーステナイト系）が多いため、硬さが必要な場合は注意が必要です。

小径ピンの事例紹介

続いて、実際に当社が製作した小径ピンの製品事例紹介です。
